Kettenspannräder mit Kugellager

HolTech ist Ihr Partner für alle Arten von Kettenrädern u. Ritzeln für Rollenketten und Kettenradscheiben - aber auch Kettenräder für Stauförderketten oder Kettenkupplungen erhalten Sie von uns in ausgezeichneter Qualität. Wir halten für Sie ein großes Sortiment an Kettenrädern (einfach/zweifach/dreifach) am Lager vor, können Ihnen aber auch fast jede Sonderanfertigung liefern.

Anfrage Sonderausführungen

Kettenspannräder mit Kugellager

Die Kettenspannräder werden einbaufertig mit Kugellager geliefert.
Die Kugellager werden mit Dichtscheiben geliefert und garantieren somit eine hohe Resistenz gegen Bruch, Alters- und Gebrauchsspuren.

Die Räder sind aus Stahl C45. Verzahnung nach DIN 8187, ISO 606.

Das Kugellager kann bei einer Betriebstemperatur von - 20° C bis + 120° C eingesetzt werden.

Die Kugellager sind wartungsfrei!

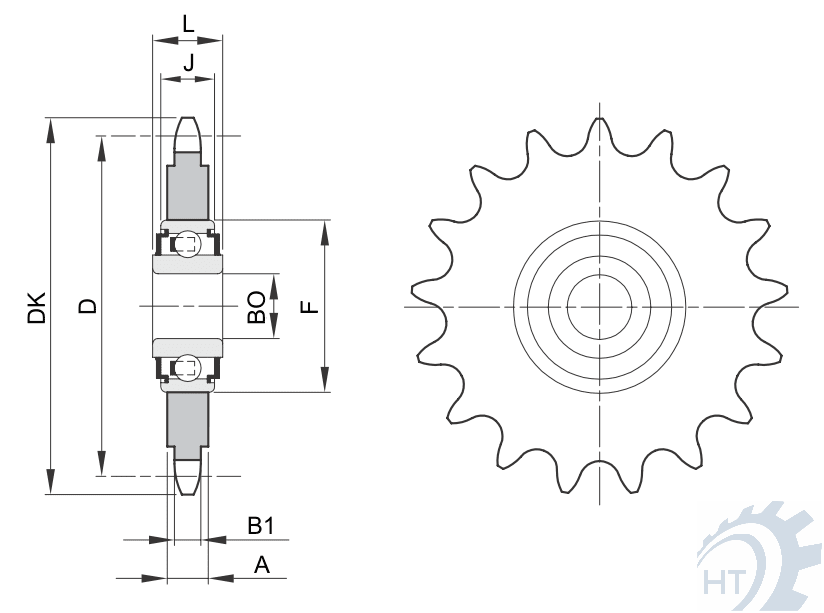

Zeichnung Kettenspannräder mit Kugellager

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

Bestellnummer	ISO-Nr.	ZZ	DK	D	B1	A	BO	F	L	J
681-081-0023	05B-1	23	62.2	58.75	2.8	7.0	16	40.0	18.3	12.0
681-101-0021	06B-1	21	67.6	63.91	5.3	5.3	16	40.0	18.3	12.0
681-101-0022	06B-1	22	70.6	66.93	5.3	5.3	16	40.0	18.3	12.0
681-211-0018	081-1	18	79.4	73.14	3.0	7.0	16	40.0	18.3	12.0
681-231-0015	083-1	15	67.4	61.09	4.5	7.0	16	40.0	18.3	12.0
681-231-0016	083-1	16	71.4	65.10	4.5	7.0	16	40.0	18.3	12.0
681-231-0018	083-1	18	79.4	73.14	4.5	7.0	16	40.0	18.3	12.0
681-201-0014	08B-1	14	61.9	57.07	7.2	7.2	16	40.0	18.3	12.0
681-201-0016	08B-1	16	69.9	65.10	7.2	7.2	16	40.0	18.3	12.0
681-201-0018	08B-1	18	78.0	73.14	7.2	7.2	16	40.0	18.3	12.0
681-301-0014	10B-1	14	78.2	71.34	9.1	9.1	16	40.0	18.3	12.0
681-301-0015	10B-1	15	83.2	76.36	9.1	9.1	16	40.0	18.3	12.0
681-301-0017	10B-1	17	93.3	86.39	9.1	9.1	16	40.0	18.3	12.0
681-401-0013	12B-1	13	87.8	79.59	11.1	11.1	16	40.0	18.3	12.0
681-401-0015	12B-1	15	99.8	91.63	11.1	11.1	16	40.0	18.3	12.0
681-501-0012	16B-1	12	109.7	98.14	16.2	16.2	20	47.0	17.7	14.0
681-601-0013	20B-1	13	147.7	132.67	18.5	18.5	25	52.0	21.0	15.0

Weitere Kettenräder

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Kettenspannräder - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Kettenräder, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Kettenräder oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.

Kettenspannräder - Produktinformation

Ein Kettenspannrad ist ein ergänzendes Bauteil zu einem Kettenradantrieb. In der Regel dient es nicht der Kraftübertagung sondern es soll die Rollenkette spannen und so die Kraftübertragung optimieren.

Durch den Einsatz des Kettentriebes längt sich die Kette und auch ein "Durchhängen" der Kette bei einem größeren Achsabstand kann so vorgebeugt werden. So sorgen Kettenspannräder für mehr Laufruhe, auch bei hohen Belastungen und hohen Geschwindigkeiten.

Kettenräder werden komplett mit eingepresstem Rillenkugellager geliefert. Sie werden aus Stahl mit hoher Zugfestigkeit gefertigt. Die Kugellager haben einen verlängerten Innenring, so dass ein Distanzring in der Regel nicht mehr benötigt wird.
