Flanschlager UCF

Allgemeine Produktinformationen Steh- und Flanschlager

Gehäuselagereinheiten UCP, UCF und UCFL werden aus Guss gefertigt. Hierbei sind die für Guss gebräuchlichen Toleranzen zu berücksichtigen. Im Inneren des Gehäuselagers befindet sich eine ein einreihig abgedichtetes Kugellager. Der ballige Aussenring des Kugellagers ermöglicht einen Ausgleich von Fluchtungsfehlern bei der Montage. Durch den vorhanden Schmiernippel ist ein nachträgliches Einbringen von Schmiermittel jederzeit möglich.

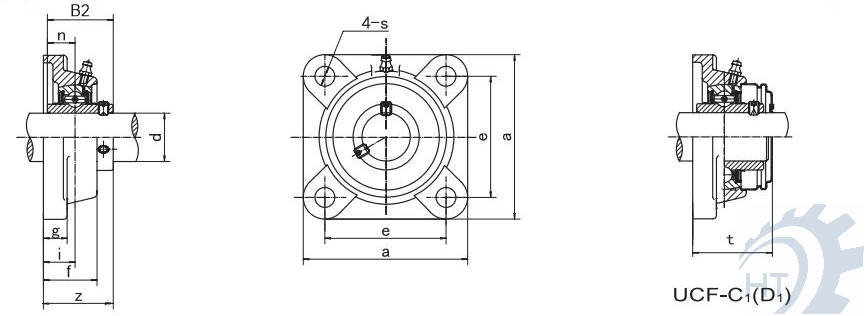

Bestellnummer	Typ	d	a	e	i	g	f	s	z	t	B2	n
300-004-0201	UCF201	12	86	64	15	12	25.5	12	33.3	37.5	31.0	12.7
300-004-0202	UCF202	15	86	64	15	12	25.5	12	33.3	37.5	31.0	12.7
300-004-0203	UCF203	17	86	64	15	12	25.5	12	33.3	37.5	31.0	12.7
300-004-0204	UCF204	20	86	64	15	12	25.5	12	33.3	37.5	31.0	12.7
300-004-0205	UCF205	25	95	70	16	14	27.0	12	35.8	40.0	34.1	14.3
300-004-0206	UCF206	30	108	83	18	14	31.0	12	40.2	44.5	38.1	15.9
300-004-0207	UCF207	35	117	92	19	16	34.0	14	44.4	48.5	42.9	17.5
300-004-0208	UCF208	40	130	102	21	16	36.0	16	51.2	55.5	49.2	19.0
300-004-0209	UCF209	45	137	105	22	18	38.0	16	52.2	56.5	49.2	19.0
300-004-0210	UCF210	50	143	111	22	18	40.0	16	54.6	59.5	51.6	19.0
300-004-0211	UCF211	55	162	130	25	20	43.0	19	58.4	63.0	55.6	22.2
300-004-0212	UCF212	60	175	143	29	20	48.0	19	68.7	73.5	65.1	25.4
300-004-0213	UCF213	65	187	149	30	22	50.0	19	69.7	74.5	65.1	25.4
300-004-0214	UCF214	70	193	152	31	22	54.0	19	75.4	81.5	74.6	30.2
300-004-0215	UCF215	75	200	159	34	22	56.0	19	78.5	83.5	77.8	33.3
300-004-0216	UCF216	80	208	165	34	22	58.0	23	83.3	88.5	82.6	33.3
300-004-0217	UCF217	85	220	175	36	24	63.0	23	87.6	92.6	85.7	34.1
300-004-0218	UCF218	90	235	187	40	24	68.0	23	96.3	101.5	96.0	39.7
