Stehlager UCP

Serie:	UCP 200
Beschreibung:	Graugussgehäuse mit Schmiernippel, der Lagerinnenring wird mit 2 Inbussschrauben auf der Welle befestigt.

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

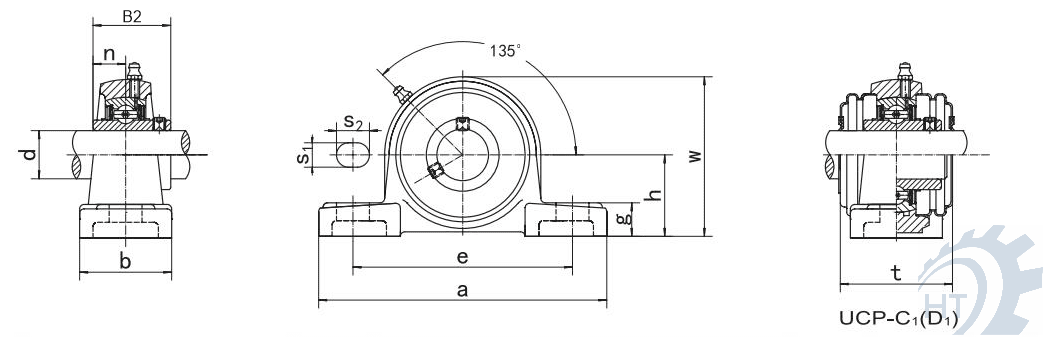

Bestellnummer	Typ	d	h	a	e	b	s1	s2	g	w	t	B2	n
300-008-0201	UCP201	12	30.2	127	95	38	13	19	14	62	44.5	31.0	12.7
300-008-0202	UCP202	15	30.2	127	95	38	13	19	14	62	44.5	31.0	12.7
300-008-0203	UCP203	17	30.2	127	95	38	13	19	14	62	44.5	31.0	12.7
300-008-0204	UCP204	20	33.3	127	95	38	13	19	14	65	44.5	31.0	12.7
300-008-0205	UCP205	25	36.5	140	105	38	13	19	15	71	48.0	34.1	14.3
300-008-0206	UCP206	30	42.9	160	121	44	17	20	17	84	53.0	38.1	15.9
300-008-0207	UCP207	35	47.6	167	127	48	17	20	18	93	59.5	42.9	17.5
300-008-0208	UCP208	40	49.2	184	137	54	17	20	18	100	69.0	49.2	19.0
300-008-0209	UCP209	45	54.0	190	146	54	17	20	20	106	69.0	49.2	19.0
300-008-0210	UCP210	50	57.2	206	159	60	20	23	21	113	74.5	51.6	19.0
300-008-0211	UCP211	55	63.5	219	171	60	20	23	23	125	76.0	55.6	22.2
300-008-0212	UCP212	60	69.8	241	184	70	20	23	25	138	89.0	65.1	25.4
300-008-0213	UCP213	65	76.2	265	203	70	25	28	27	150	89.0	65.1	25.4
300-008-0214	UCP214	70	79.4	266	210	72	25	28	27	156	98.0	74.6	30.2
300-008-0215	UCP215	75	82.6	275	217	74	25	28	28	162	99.0	77.8	33.3
300-008-0216	UCP216	80	88.9	292	232	78	25	28	30	174	109.0	82.6	33.3
300-008-0217	UCP217	85	95.2	310	247	83	25	28	32	185	113.2	85.7	34.1
300-008-0218	UCP218	90	101.6	327	262	88	27	30	33	198	123.0	96.0	39.7

Steh- und Flanschlager - weitere Ausführungen

PDF-Download Steh-/Flanschlager

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Allgemeine Produktinformationen Steh- und Flanschlager

Gehäuselagereinheiten UCP, UCF und UCFL werden aus Guss gefertigt. Hierbei sind die für Guss gebräuchlichen Toleranzen zu berücksichtigen.

Im Inneren des Gehäuselagers befindet sich eine ein einreihig abgedichtetes Kugellager. Der ballige Aussenring des Kugellagers ermöglicht einen Ausgleich von Fluchtungsfehlern bei der Montage.

Durch den vorhanden Schmiernippel ist ein nachträgliches Einbringen von Schmiermittel jederzeit möglich.

Steh- und Flanschlager - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Steh- und Flanschlager, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Antriebstechnik oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.
