Doppelkettenradscheiben 16 B-1

HolTech ist Ihr Partner für alle Arten von Kettenrädern u. Ritzeln für Rollenketten und Kettenradscheiben - aber auch Kettenräder für Stauförderketten oder Kettenkupplungen erhalten Sie von uns in ausgezeichneter Qualität. Wir halten für Sie ein großes Sortiment an Kettenrädern (einfach/zweifach/dreifach) am Lager vor, können Ihnen aber auch fast jede Sonderanfertigung liefern.

Anfrage Sonderausführungen

Doppelkettenradscheiben

ISO-Nr.:	16 B-1
Für 2 Rollenketten:	DIN ISO 606 bzw. DIN 8187
Teilung x innere Breite (Kette):	25,4 x 17,02 mm
	1" x 17,02"
Rollen Ø:	15,88 mm
Werkstoff:	Stahl C45 / 1.0570 / 1.0577

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

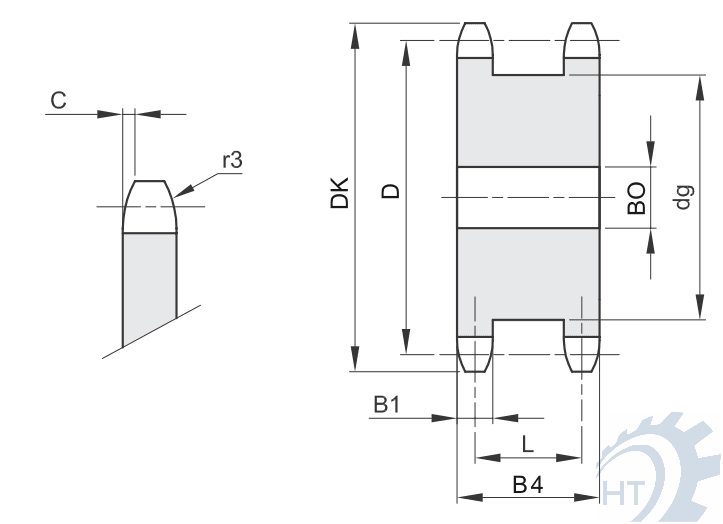

B1 = 16.2 | C = 2.5 | r3 = 26.0

Bestellnummer	ZZ	DK	D	B4	BO
603-501-0012	12	109.70	98.14	68.0	20
603-501-0013	13	117.70	106.12	68.0	20
603-501-0014	14	125.70	114.15	68.0	20
603-501-0015	15	133.70	122.17	68.0	20
603-501-0016	16	141.80	130.20	68.0	25
603-501-0017	17	149.80	138.22	68.0	25
603-501-0018	18	157.80	146.28	68.0	25
603-501-0019	19	165.90	154.33	68.0	30
603-501-0021	21	182.00	170.43	68.0	30

Doppelkettenradscheiben - weitere Ausführungen

Weitere Kettenradscheiben

Sonderanfertigung und Beratung

Doppelkettenradscheiben - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Kettenradscheiben, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Kettenräder oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.
