Kettenradscheiben duplex 12 B-2

HolTech ist Ihr Partner für alle Arten von Kettenrädern u. Ritzeln für Rollenketten und Kettenradscheiben - aber auch Kettenräder für Stauförderketten oder Kettenkupplungen erhalten Sie von uns in ausgezeichneter Qualität. Wir halten für Sie ein großes Sortiment an Kettenrädern (einfach/zweifach/dreifach) am Lager vor, können Ihnen aber auch fast jede Sonderanfertigung liefern.

Anfrage Sonderausführungen

Kettenradscheiben duplex

ISO-Nr.:	12 B-2
Für Rollenketten:	DIN ISO 606 bzw. DIN 8187
Teilung x innere Breite (Kette):	19,05 x 11,68 mm
	3/4" x 7/16"
Rollen Ø:	12,07 mm
Werkstoff:	Stahl C45 / 1.0570 / 1.0577

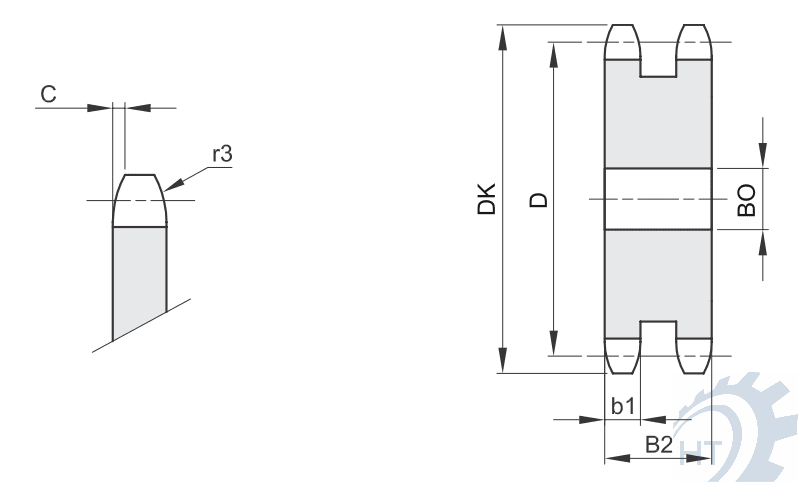

Zeichnung Kettenradscheibe duplex/2-fach

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

b1 = 11.1 | B2 = 30.3 | C = 2.0 | r3 = 19.0

Bestellnummer	ZZ	DK	D	BO
600-402-0008	8	58.0	49.78	12
600-402-0009	9	63.9	55.70	12
600-402-0010	10	69.8	61.64	12
600-402-0011	11	75.8	67.61	12
600-402-0012	12	81.8	73.50	14
600-402-0013	13	87.8	79.59	14
600-402-0014	14	93.8	85.61	16
600-402-0015	15	99.8	91.63	16
600-402-0016	16	105.8	97.65	16
600-402-0017	17	111.9	103.67	16
600-402-0018	18	117.9	109.71	16
600-402-0019	19	123.9	115.75	16
600-402-0020	20	130.0	121.78	16
600-402-0021	21	136.0	127.82	20
600-402-0022	22	142.0	133.86	20
600-402-0023	23	148.1	139.90	20
600-402-0024	24	154.1	145.94	20
600-402-0025	25	160.2	152.00	20
600-402-0026	26	166.2	158.04	20
600-402-0027	27	172.3	164.09	20
600-402-0028	28	178.3	170.13	20
600-402-0029	29	184.4	176.19	20
600-402-0030	30	190.4	182.25	20
600-402-0031	31	196.5	188.31	20
600-402-0032	32	202.5	194.35	20
600-402-0033	33	208.6	200.40	20
600-402-0034	34	214.6	206.46	20
600-402-0035	35	220.7	212.52	20
600-402-0036	36	226.8	218.58	25
600-402-0037	37	232.8	224.64	25
600-402-0038	38	238.9	230.69	25
600-402-0039	39	244.9	236.75	25
600-402-0040	40	251.0	242.81	25
600-402-0041	41	258.9	248.87	25
600-402-0042	42	265.0	254.93	25
600-402-0043	43	271.1	260.98	25
600-402-0044	44	277.1	267.03	25
600-402-0045	45	283.2	273.10	25
600-402-0046	46	289.2	279.16	25
600-402-0047	47	295.3	285.21	25
600-402-0048	48	301.4	291.27	25
600-402-0050	50	313.5	303.39	25
600-402-0052	52	325.6	315.50	25
600-402-0054	54	337.7	327.64	25
600-402-0055	55	343.8	333.70	25
600-402-0056	56	349.8	339.75	25
600-402-0057	57	355.9	345.81	25
600-402-0058	58	362.0	351.87	25
600-402-0060	60	374.1	363.99	25
600-402-0064	64	398.3	388.24	30
600-402-0065	65	404.4	394.29	30
600-402-0068	68	422.6	412.49	30
600-402-0070	70	434.7	424.61	30
600-402-0072	72	446.8	436.74	30
600-402-0075	75	465.0	454.91	30
600-402-0076	76	471.1	460.99	30
600-402-0080	80	495.3	485.22	30
600-402-0085	85	525.6	515.55	30
600-402-0090	90	555.9	545.86	30
600-402-0095	95	586.2	576.17	30
600-402-0100	100	616.6	606.47	30
600-402-0114	114	701.4	691.36	30
600-402-0125	125	768.1	758.05	30

Kettenradscheiben duplex - weitere Ausführungen

Weitere Kettenradscheiben

PDF-Download Kettenradscheiben

Produkt-Datenblatt

Anfrageformular

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Sonderanfertigung und Beratung

Kettenradscheiben - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Kettenradscheiben, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Kettenräder oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.
