Kettenradscheiben simplex 05 B-1

HolTech ist Ihr Partner für alle Arten von Kettenrädern u. Ritzeln für Rollenketten und Kettenradscheiben - aber auch Kettenräder für Stauförderketten oder Kettenkupplungen erhalten Sie von uns in ausgezeichneter Qualität. Wir halten für Sie ein großes Sortiment an Kettenrädern (einfach/zweifach/dreifach) am Lager vor, können Ihnen aber auch fast jede Sonderanfertigung liefern.

Anfrage Sonderausführungen

Kettenradscheiben simplex

ISO-Nr.:	05 B-1
Für Rollenketten:	DIN ISO 606 bzw. DIN 8187
Teilung x innere Breite (Kette):	8 x 3,0 mm
Rollen Ø:	5 mm
Werkstoff:	Stahl C45 / 1.0570 / 1.0577

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

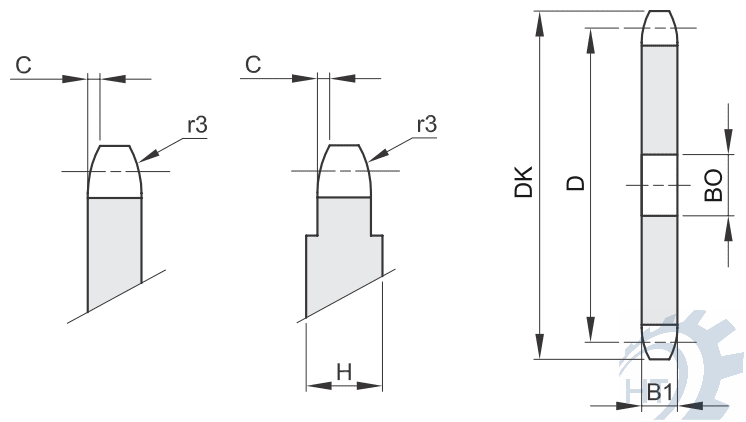

B1 = 2.8 | C = 0.8 | r3 = 8.0 | H (ab ZZ 46)= 4.0

Bestellnummer	ZZ	DK	D	BO
600-081-0008	8	23.4	20.90	6
600-081-0009	9	25.9	23.39	6
600-081-0010	10	28.4	25.89	8
600-081-0011	11	31.0	28.39	8
600-081-0012	12	33.7	30.91	8
600-081-0013	13	36.7	33.42	8
600-081-0014	14	39.2	35.95	8
600-081-0015	15	41.7	38.48	8
600-081-0016	16	44.2	41.01	8
600-081-0017	17	46.7	43.53	8
600-081-0018	18	49.2	46.07	8
600-081-0019	19	51.7	48.61	8
600-081-0020	20	54.2	51.14	8
600-081-0021	21	57.2	53.67	10
600-081-0022	22	59.4	56.21	10
600-081-0023	23	62.2	58.75	10
600-081-0024	24	64.7	61.29	10
600-081-0025	25	67.2	63.83	10
600-081-0026	26	69.7	66.37	10
600-081-0027	27	72.3	68.91	10
600-081-0028	28	74.7	71.45	10
600-081-0029	29	77.2	73.99	10
600-081-0030	30	80.2	76.53	10
600-081-0031	31	82.7	79.08	10
600-081-0032	32	85.2	81.61	10
600-081-0033	33	87.7	84.16	10
600-081-0034	34	90.2	86.70	10
600-081-0035	35	92.7	89.24	10
600-081-0036	36	95.2	91.79	10
600-081-0037	37	97.7	94.33	12
600-081-0038	38	100.2	96.88	12
600-081-0039	39	102.7	99.42	12
600-081-0040	40	105.2	101.97	12
600-081-0042	42	111.0	107.05	12
600-081-0044	44	116.1	112.14	12
600-081-0045	45	118.6	114.69	12
600-081-0046	46	121.2	117.23	12
600-081-0048	48	125.5	122.32	12
600-081-0050	50	131.5	127.41	12
600-081-0052	52	136.6	132.49	16
600-081-0054	54	141.7	137.59	16
600-081-0055	55	144.2	140.13	16
600-081-0057	57	149.3	145.22	16
600-081-0058	58	151.9	147.77	16
600-081-0060	60	156.0	152.85	16
600-081-0062	62	162.2	157.95	16
600-081-0064	64	167.3	163.04	16
600-081-0065	65	169.8	165.58	16
600-081-0070	70	182.6	178.31	16
600-081-0075	75	195.3	191.04	20
600-081-0076	76	196.7	193.59	20
600-081-0080	80	208.1	203.77	20
600-081-0085	85	220.8	216.50	20
600-081-0090	90	233.6	229.23	20
600-081-0095	95	246.3	241.96	20
600-081-0100	100	259.1	254.68	20
600-081-0114	114	294.8	290.33	20
600-081-0120	120	310.1	305.61	20
600-081-0125	125	322.8	318.34	20

Kettenradscheiben simplex - weitere Ausführungen

Weitere Kettenradscheiben

PDF-Download Kettenradscheiben

Produkt-Datenblatt

Anfrageformular

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Sonderanfertigung und Beratung

Kettenradscheiben - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Kettenradscheiben, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Kettenräder oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.
