Kegelräder Typ "B" aus Stahl – Übersetzung 1:2

Unsere Stahl-Kegelräder (Geradzahn-Kegelräder) können für höhere Beanspruchungen nachträglich flamm- oder induktiv gehärtet werden (ca. 50 HRC). Selbstverständlich erhalten Sie von HolTech auch individuelle Sonderanfertigungen - wir freuen uns auf Ihre Anfrage!

Anfrage Sonderausführungen

Stahl Kegelräder Typ "B"

Übersetzung	1:2
Eingriffswinkel:	20°
Achswinkel:	∑ = 90°
Verzahnung:	gerade
Werkstoff:	Stahl C45

Abgabe erfolgt satzweise!

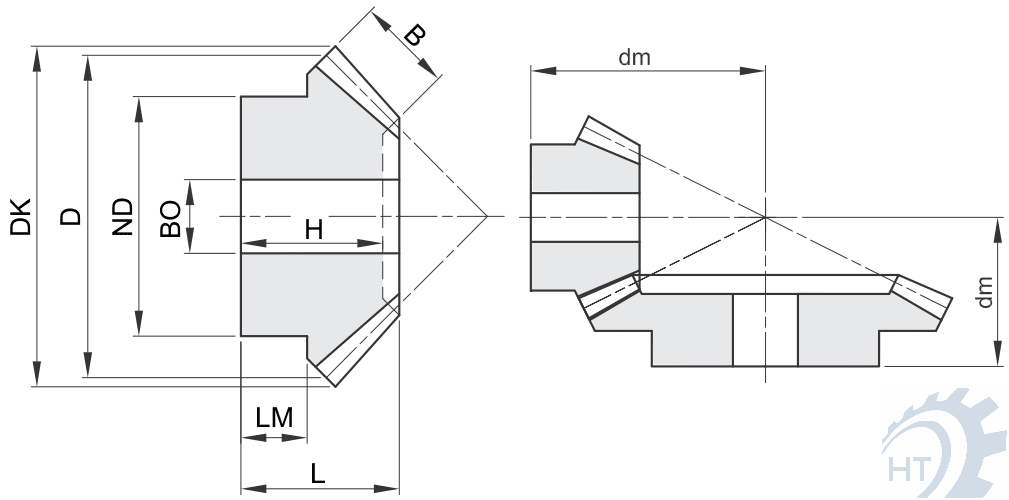

Zeichnung Kegelräder Typ B - Übersetzung 1:2

Bestellnummer	Modul	ZZ	DK	D	L	B	ND	BO	dm	H	LM
551-010-2015	1.0	15	17.4	15	11.9	5	13	4	22.0		6.6
551-010-2030	1.0	30	30.6	30	15.1	5	20	5	20.0	14.0	9.0
551-015-2015	1.5	15	26.1	22	21.1	9	20	8	35.0		12.0
551-015-2030	1.5	30	45.9	45	25.2	9	32	8	32.0	23.0	16.0
551-020-2015	2.0	15	34.8	30	26.0	12	25	8	45.0		13.8
551-020-2030	2.0	30	61.2	60	29.8	12	40	12	39.0	27.0	18.0
551-025-2015	2.5	15	43.5	38	31.8	15	32	12	55.0		16.2
551-025-2030	2.5	30	76.5	75	33.7	15	45	15	45.0	30.0	20.0
551-030-2015	3.0	15	52.2	45	37.3	17	40	12	66.0		19.8
551-030-2030	3.0	30	91.8	90	42.1	17	55	15	56.0	38.0	25.0
551-035-2015	3.5	15	60.9	52	46.1	20	45	15	79.0		24.7
551-035-2030	3.5	30	107.1	105	45.0	20	60	20	61.0	40.0	25.0
551-040-2015	4.0	15	69.6	60	48.6	22	50	20	87.0		24.6
551-040-2030	4.0	30	122.3	120	57.3	22	80	20	76.0	52.0	35.0
551-045-2015	4.5	15	78.3	68	51.4	26	60	20	94.0		24.7
551-045-2030	4.5	30	137.6	135	60.3	26	80	25	81.0	53.0	35.0
551-050-2015	5.0	15	87.0	75	57.6	30	60	20	104.0		25.3
551-050-2030	5.0	30	152.9	150	62.5	30	80	25	85.0	56.0	35.0

Kegelräder - weitere Ausführungen

Startseite Kegelräder

PDF-Download Kegelräder

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.
