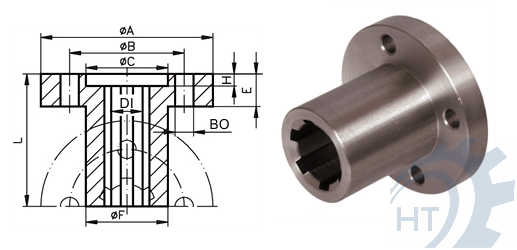

Keilnaben mit Flansch Stahl C45

	DIN ISO 14
Werkstoff:	Stahl C45Pb, ab Ø 80 C45
Koaxialitätstoleranz:	D/DI und C/DI 0,03 mm

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

Bestellnummer	Profil	A	B	BO	C	F	DI	E	H	L
196-011-0000	KN 11x14	42	28	4.5	20	20	11	8	3.0	35
196-013-0000	KN 13x16	50	36	4.5	22	25	13	8	3.0	40
196-016-0000	KN 16x20	52	38	5.5	25	28	16	10	3.0	40
196-018-0000	KN 18x22	54	40	5.5	30	30	18	10	3.5	45
196-021-0000	KN 21x25	62	48	6.6	35	34	21	10	3.5	50
196-023-0000	KN 23x28	64	50	6.6	36	36	23	10	3.5	55
196-026-0000	KN 26x32	70	56	6.6	40	42	26	10	3.5	60
196-028-0000	KN 28x34	78	60	9.0	46	45	28	12	3.5	60
196-032-0000	KN 32x38	82	65	9.0	50	50	32	12	3.5	60
196-036-0000	KN 36x42	90	70	9.0	52	52	36	16	4.0	80
196-042-0000	KN 42x48	95	75	11.0	60	60	42	16	4.0	80
196-046-0000	KN 46x54	100	80	11.0	65	65	46	16	4.0	100

Weitere Klemmringe

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Sonderanfertigung und Beratung

Keilnaben mit Flansch - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Keilnaben, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Keilwellen und Keilnaben oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.
