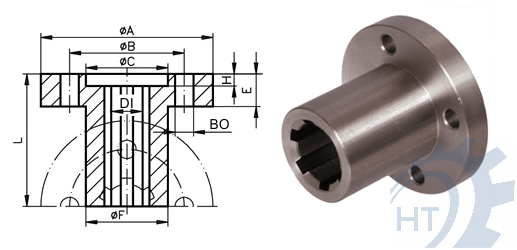

Keilnaben mit Flansch Rotguss Rg7

	DIN ISO 14
Werkstoff:	Rotguss Rg7 (GC-CuSn7ZnPb)
Koaxialitätstoleranz:	D/DI und C/DI 0,03 mm

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

Bestellnummer	Profil	A	B	BO	C	F	DI	E	H	L
196-011-8000	KN 11x14	42	28	4.5	20	20	11	8	3.0	35
196-013-8000	KN 13x16	50	36	4.5	22	25	13	8	3.0	40
196-016-8000	KN 16x20	52	38	5.5	25	28	16	10	3.0	40
196-018-8000	KN 18x22	54	40	5.5	30	30	18	10	3.5	45
196-021-8000	KN 21x25	62	48	6.6	35	34	21	10	3.5	50
196-023-8000	KN 23x28	64	50	6.6	36	36	23	10	3.5	55
196-026-8000	KN 26x32	70	56	6.6	40	42	26	10	3.5	60
196-028-8000	KN 28x34	78	60	9.0	46	45	28	12	3.5	60
196-032-8000	KN 32x38	82	65	9.0	50	50	32	12	3.5	60
196-036-8000	KN 36x42	90	70	9.0	52	52	36	16	4.0	80
196-042-8000	KN 42x48	95	75	11.0	60	60	42	16	4.0	80
196-046-8000	KN 46x54	100	80	11.0	65	65	46	16	4.0	100

Weitere Klemmringe

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.
