Spannsätze HT 10 selbstzentrierend

Qualitäts-Spannsätze von HolTech sind geeignet für hohe bzw. sehr hohe Drehmomente und zeichnen sich durch die kurze Einbauzeit aus.
Sie haben Fragen? Bitte setzen Sie sich mit uns in Verbindung, wir beraten Sie gerne!

Anfrage Sonderausführungen

Spannsätze HT 10

	selbstzentrierend
Toleranzen:	Welle h8, Nabe H8
Oberflächenrauhigkeit:	Rt max 16 µm
Rundlauffehler:	0,02 mm ÷ 0,04 mm

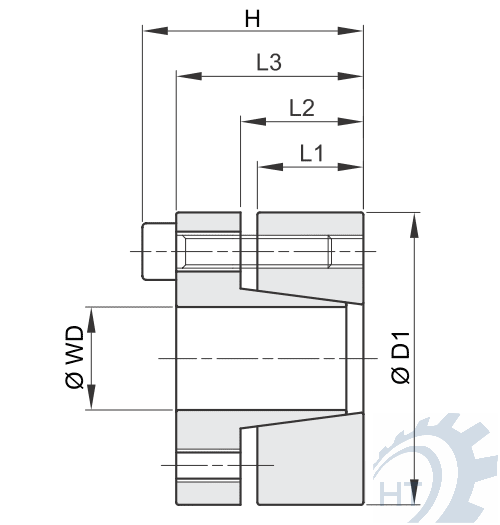

Bestellnummer	WD	D1	L1	L2	L3	H	Dr. Mt (nM)	Ax-Kr. F ax. KN	W. pw N/mm2	Nabe pn N/mm2	Anz. Schr.	Schr. Typ
498-010-0019	19	47	17	22	28	34	273	29	262	106	5	M6x20
498-010-0020	20	47	17	22	28	34	287	29	249	106	5	M6x20
498-010-0022	22	47	17	22	28	34	316	29	227	106	5	M6x20
498-010-0024	24	50	17	22	28	34	413	34	249	120	6	M6x20
498-010-0025	25	50	17	22	28	34	431	34	239	120	6	M6x20
498-010-0028	28	55	17	22	28	34	482	34	213	109	6	M6x20
498-010-0030	30	55	17	22	28	34	517	34	199	109	6	M6x20
498-010-0032	32	60	17	22	28	34	734	46	249	133	8	M6x20
498-010-0035	35	60	17	22	28	34	803	46	227	133	8	M6x20
498-010-0038	38	65	17	22	28	34	872	46	210	122	8	M6x20
498-010-0040	40	65	17	22	28	34	918	46	199	122	8	M6x20
498-010-0042	42	75	20	25	33	41	1563	74	261	146	7	M8x25
498-010-0045	45	75	20	25	33	41	1674	74	244	146	7	M8x25
498-010-0050	50	80	20	25	33	41	1860	74	219	137	7	M8x25
498-010-0055	55	85	20	25	33	41	2340	85	228	148	8	M8x25
498-010-0060	60	90	20	25	33	41	2553	85	209	139	8	M8x25
498-010-0065	65	95	20	25	33	41	3110	96	217	149	9	M8x25
498-010-0070	70	110	24	30	40	50	4838	138	243	154	8	M10x30
498-010-0075	75	115	24	30	40	50	5184	138	226	148	8	M10x30
498-010-0080	80	120	24	30	40	50	5530	138	212	142	8	M10x30
498-010-0085	85	125	24	30	40	50	6610	156	225	153	9	M10x30
498-010-0090	90	130	24	30	40	50	6998	156	212	147	9	M10x30
498-010-0095	95	135	24	30	40	50	8208	173	223	157	10	M10x30
498-010-0100	100	145	26	32	44	56	9742	195	221	152	8	M12x35
498-010-0110	110	155	26	32	44	56	10716	195	201	143	8	M12x35
498-010-0120	120	165	26	32	44	56	13154	219	207	151	9	M12x35
498-010-0130	130	180	34	40	52	64	18996	292	195	141	12	M12x35
498-010-0140	140	190	34	40	54	68	20336	291	180	133	9	M14x40
498-010-0150	150	200	34	40	54	68	24211	323	187	140	10	M14x40
498-010-0160	160	210	34	40	54	68	28408	355	192	147	11	M14x40
498-010-0170	170	225	44	50	64	78	32929	387	153	115	12	M14x40
498-010-0180	180	235	44	50	64	78	34866	387	144	110	12	M14x40

Spannsätze - weitere Ausführungen

Startseite Spannsätze

Ähnliche Produkte

Klemmbuchsen

PDF-Download Spannsätze

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.
