Spannsätze HT 16 selbstzentrierend

Qualitäts-Spannsätze von HolTech sind geeignet für hohe bzw. sehr hohe Drehmomente und zeichnen sich durch die kurze Einbauzeit aus.
Sie haben Fragen? Bitte setzen Sie sich mit uns in Verbindung, wir beraten Sie gerne!

Anfrage Sonderausführungen

Spannsätze HT 16

	selbstzentrierend
Toleranzen:	Welle h8, Nabe H8
Oberflächenrauhigkeit:	Rt max 16 µm
Rundlauffehler:	0,02 mm ÷ 0,04 mm

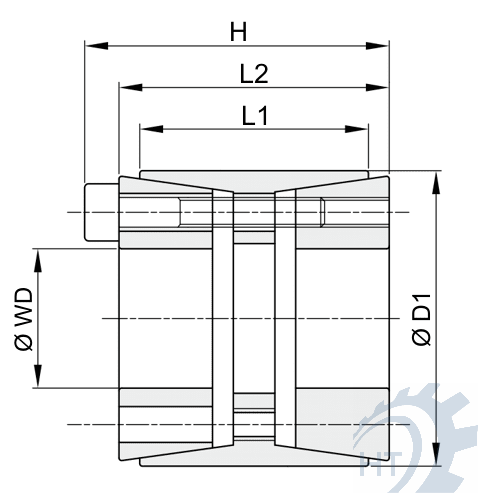

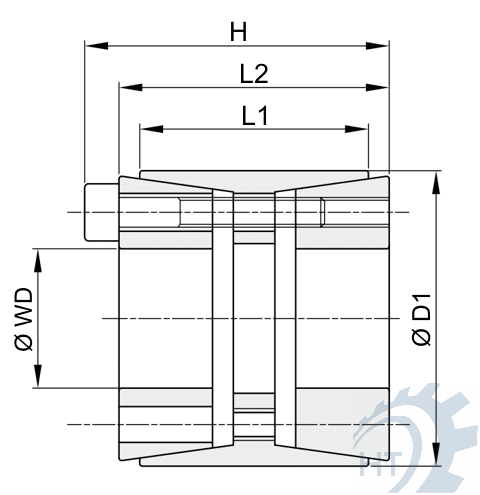

Bestellnummer	WD	D1	L1	L2	H	Dr. Mt (nM)	Ax-Kr. F ax. KN	W. pw N/mm2	Nabe pn N/mm2	Anz. Schr.	Schr. Typ
498-016-0025	25	55	32	40	46	799	64	314	107	6	M6x35
498-016-0028	28	55	32	40	46	895	64	281	107	6	M6x35
498-016-0030	30	55	32	40	46	959	64	262	107	6	M6x35
498-016-0035	35	60	44	54	60	1306	75	185	83	7	M6x45
498-016-0038	38	75	44	54	62	2567	135	308	121	7	M8x50
498-016-0040	40	75	44	54	62	2702	135	293	121	7	M8x50
498-016-0042	42	75	44	54	62	2837	135	279	121	7	M8x50
498-016-0045	45	75	44	54	62	3040	135	260	121	7	M8x50
498-016-0048	48	80	56	64	62	3707	154	216	102	8	M8x55
498-016-0050	50	80	56	64	72	3861	154	207	102	8	M8x55
498-016-0055	55	85	56	64	72	4779	174	212	108	9	M8x55
498-016-0060	60	90	56	64	72	5793	193	216	113	10	M8x55
498-016-0065	65	95	56	64	72	6276	193	199	107	10	M8x55
498-016-0070	70	110	70	78	88	10951	313	235	120	10	M10x60
498-016-0075	75	115	70	78	88	11733	313	220	115	10	M10x60
498-016-0080	80	120	70	78	88	13768	344	227	121	11	M10x60
498-016-0085	85	125	70	78	88	15959	376	233	127	12	M10x60
498-016-0090	90	130	70	78	88	16898	376	220	122	12	M10x60
498-016-0095	95	135	70	78	88	17837	376	208	117	12	M10x60
498-016-0100	100	145	90	100	112	25029	501	211	113	11	M12x80
498-016-0110	110	155	90	100	112	30039	546	209	115	12	M12x80
498-016-0120	120	165	90	100	112	38226	637	224	127	14	M12x80
498-016-0130	130	180	104	116	130	48270	743	201	117	12	M14x90
498-016-0140	140	190	104	116	130	60654	866	217	129	14	M14x90
498-016-0150	150	200	104	116	130	69628	928	217	132	15	M14x90
498-016-0160	160	210	104	116	130	79220	990	217	134	15	M14x90
498-016-0170	170	225	134	148	164	100851	1186	206	116	14	M16x110
498-016-0180	180	235	134	148	164	114414	1271	208	119	15	M16x110
498-016-0190	190	250	134	148	164	128814	1356	210	119	16	M16x110
498-016-0200	200	260	134	148	164	135594	1356	200	115	16	M16x110
498-016-0220	220	285	134	148	164	167805	1356	204	118	18	M16x110
498-016-0240	240	305	134	148	164	218000		184	119	20	M16x110
498-016-0260	260	325	134	148	164	250000		178	117	21	M16x110
498-016-0280	280	355	165	177	197	360000		185	117	18	M20x130
498-016-0300	300	375	165	177	197	428000		192	123	20	M20x130
