Stirnrad / Zahnrad Stahl Modul 4

Stirnräder bzw. Zahnräder haben wir für Sie in den unterschiedlichsten Größen, Qualitäten und Ausführungen am Lager. Selbstverständlich erhalten Sie von HolTech auch individuelle Sonderanfertigungen nach Zeichnung - bitte senden Sie uns Ihre unverbindliche Anfrage!

Anfrage Sonderausführungen

Stirnrad / Zahnrad Stahl

Modul:	4
Eingriffswinkel:	20°
Verzahnung:	gerade
Werkstoff:	Stahl C45

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

Gesamtbreite L = 60.0 | Zahnbreite B = 40.0

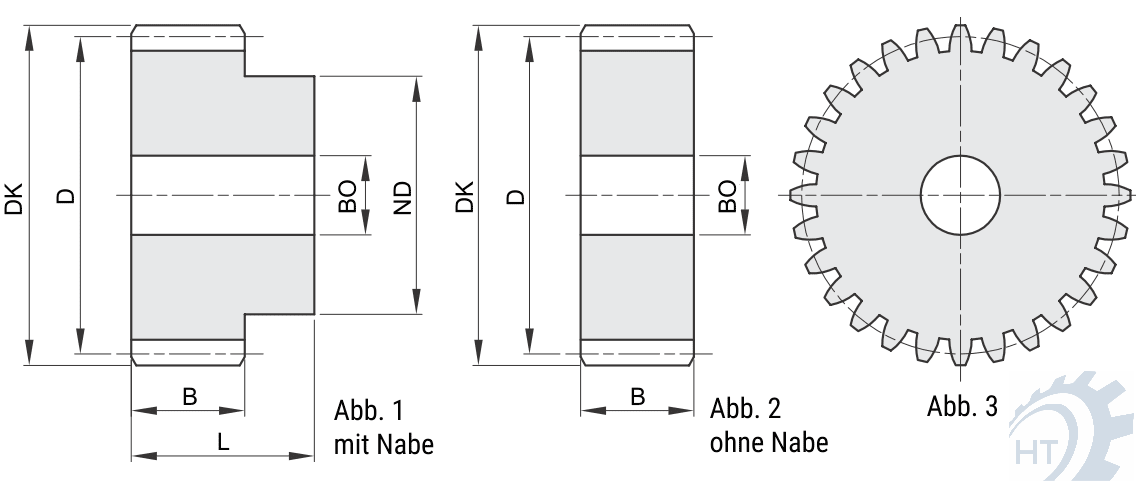

Bestellnummer	ZZ	DK	D	ND	BO	Abb.
516-040-0012	12	56.0	48.0	35	14	Abb. 1
516-040-0013	13	60.0	52.0	40	14	Abb. 1
516-040-0014	14	64.0	56.0	45	14	Abb. 1
516-040-0015	15	68.0	60.0	45	14	Abb. 1
516-040-0016	16	72.0	64.0	50	16	Abb. 1
516-040-0017	17	76.0	68.0	50	16	Abb. 1
516-040-0018	18	80.0	72.0	50	16	Abb. 1
516-040-0019	19	84.0	76.0	60	16	Abb. 1
516-040-0020	20	88.0	80.0	60	16	Abb. 1
516-040-0021	21	92.0	84.0	70	16	Abb. 1
516-040-0022	22	96.0	88.0	70	16	Abb. 1
516-040-0023	23	100.0	92.0	75	20	Abb. 1
516-040-0024	24	104.0	96.0	75	20	Abb. 1
516-040-0025	25	108.0	100.0	75	20	Abb. 1
516-040-0026	26	112.0	104.0	75	20	Abb. 1
516-040-0027	27	116.0	108.0	75	20	Abb. 1
516-040-0028	28	120.0	112.0	75	20	Abb. 1
516-040-0029	29	124.0	116.0	75	20	Abb. 1
516-040-0030	30	128.0	120.0	75	20	Abb. 1
516-040-0031	31	132.0	124.0	80	20	Abb. 1
516-040-0032	32	136.0	128.0	80	20	Abb. 1
516-040-0033	33	140.0	132.0	80	20	Abb. 1
516-040-0034	34	144.0	136.0	80	20	Abb. 1
516-040-0035	35	148.0	140.0	80	20	Abb. 1
516-040-0036	36	152.0	144.0	80	25	Abb. 1
514-040-0038	38	160.0	152.0		25	Abb. 2
514-040-0040	40	168.0	160.0		25	Abb. 2
514-040-0045	45	188.0	180.0		25	Abb. 2
514-040-0048	48	200.0	192.0		25	Abb. 2
514-040-0050	50	208.0	200.0		25	Abb. 2
514-040-0052	52	216.0	208.0		25	Abb. 2
514-040-0055	55	228.0	220.0		25	Abb. 2
514-040-0057	57	236.0	228.0		25	Abb. 2
514-040-0060	60	248.0	240.0		25	Abb. 2
514-040-0065	65	268.0	260.0		25	Abb. 2
514-040-0070	70	288.0	280.0		25	Abb. 2
514-040-0075	75	308.0	300.0		25	Abb. 2
514-040-0076	76	312.0	304.0		30	Abb. 2
514-040-0080	80	328.0	320.0		30	Abb. 2
514-040-0085	85	348.0	340.0		30	Abb. 2
514-040-0090	90	368.0	360.0		30	Abb. 2
514-040-0095	95	388.0	380.0		30	Abb. 2
514-040-0100	100	408.0	400.0		30	Abb. 2
514-040-0110	110	448.0	440.0		30	Abb. 2
514-040-0114	114	464.0	456.0		30	Abb. 2

Weitere Stirnrad-Ausführungen

PDF-Downloads Stirnräder

Produkt-Datenblatt

Anfrageformular

Berechnungstabellen

POM-Werkstoffdatenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Video: Herstellung einer Stirnradwelle
